日立高新超高分辨率电子显微镜SU9000银铜纳米颗粒的观察实例_资

    日立2011年推出了SU9000超高分辨冷场发射扫描电镜，是世界上分辨率最高的扫描电镜，二次电子分辨率0.4nm和STEM分辨率0.34nm。

    日立SU9000采用了全新设计的真空系统和电子光学系统，不仅分辨率明显提升，而且作为一款冷场发射扫描电镜甚至不需要传统意义上的Flashing操作，可以高效的获取样品的超高分辨扫描电镜照片。

    对于金属纳米颗粒来说，随着比表面积的大小和量子尺寸效果的不同，它们会带有不同的物理属性。以此为研究点，金属纳米颗粒在催化剂、发光材料或纳米压印等多种领域的应用被广泛期待。

    其中相对便宜的银铜纳米颗粒更能够降低成本。现在，我们可以使用TEM/STEM法来观察或控制粒径。

样品提供者：东京工业大学　望月　大（ 様）

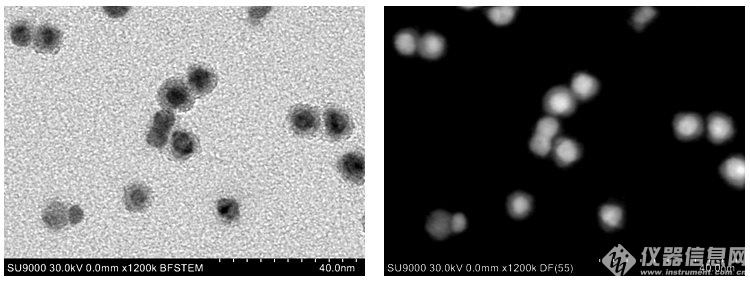

　上图即为银铜纳米颗粒的BFSTEM画像和DFSTEM图像。

    从BFSTEM画像可看出颗粒大小约为10 nm，高对比度观察下可确认颗粒的分布形式，即2个颗粒相邻或核-壳型分布。此外，从DFSTEM画像的Z对比度可看出银和铜是可以分离存在的。

    图(a)是纳米颗粒的DFSTEM图像，图(b)是图(a)视野下的EDX mapping结果。从mapping图像可看出，DFSTEM图像不仅能确认颗粒的位置，还能区分出银和铜。DFSTEM图像中亮度高地颗粒是银，亮度低的颗粒是铜。

样品提供者：东京工业大学　望月　大（ 様）

    依据以上结果，可判断出DFSTEM图像的Z对比度和EDX mapping图像是相关的。

EDX分析条件：

    加速电压30 kV、观察倍数x1200 k、分析时间30分
